隨著網頁策劃技術的廣泛應用，各種類型的網站設計、網頁圖表等應運而生。根據繪圖符號的不同，網絡圖可分為雙碼網絡圖和單碼網絡圖兩大類。在雙碼網絡圖中，進程用箭頭表示，它們之間的連接點用項表示，進程的名稱用項號i和j表示。單碼網絡圖用節點表示，箭頭線表示各個進程之間的邏輯關系。根據網絡圖的研究對象范圍，可分為一般網絡圖、子網絡圖和幕層網絡圖?？傮w網絡圖綜合反映了一項計劃任務的開始和結束，比較簡潔全面。子網圖是針對整個計劃任務的某一部分編制的網絡圖。比如產品設計是一個部分，設計部門要進一步具體化，繪制成設計工作網絡圖。墓層網絡圖是以過程為對象，反映當?shù)啬骋簧a(chǎn)過程的網絡圖。它更具體，可以直接指導基層的生產活動。

根據網絡規劃的最終目標，可分為單目標網絡圖和多目標網絡圖兩大類。單目標網絡圖的最終目標只有一個，比如某棟樓的建造、某新產品的試制、某設備的維修等，多目標的最終目標有幾個客觀的網絡圖，比如同時生產幾種不同類型的產品，完成某個建筑群的建設任務等。根據網絡圖中運行時間的預估性質，可以分為兩種類型： 肯定型和非肯定型。確定性網絡是指每個操作時間可以估計的所有值，而非確定性網絡是指很難估計每個操作時間的準確值，分別是最短、最長和最可能的三個持續時間估計的。然后計算加權平均工作時間。下面是單雙碼網絡圖的對比分析。

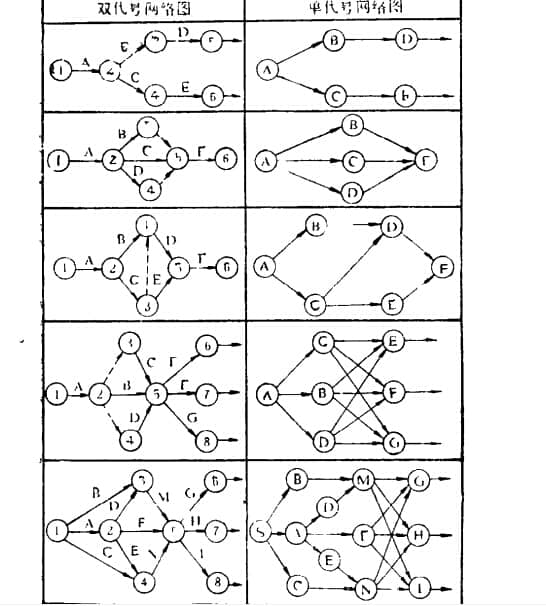

1、雙碼網絡圖。我們用一條箭頭線來表示一個流程，流程名稱寫在箭頭線上，流程所需要的時間寫在箭頭線下方。箭頭的尾部表示流程的開始，箭頭表示流程的結束。箭頭和箭頭尾部用圓圈編號，前后兩個圓圈中的數字用來表示進程名稱。由于用兩個數字來表示一個過程，所以這種表示方法稱為雙碼網絡圖。 2.單碼網絡圖我們可以用一個圓圈來表示一個進程，在圓圈中寫上進程的名稱。箭頭僅用于表示各個過程之間的順序關系。由于只用一個數字來表示某個過程，所以這種表示方式稱為單碼3. 兩種網絡圖的比較為了說明單碼網絡圖和雙碼網絡圖的區別，試一組流程A，以B、C、D、E、F……為例，繪制單碼網絡圖和雙碼網絡圖，供對比參考，如表2-1所示。

雙編碼網絡圖和單編碼網絡圖各有優缺點。對于初學者來說，單一編碼的網絡圖具有易于繪制、理解和修改的優點。因此，許多新的網絡規劃，如組合網絡法（CNT）、決策關鍵路徑法（DCPM）、圖形審查法（GERT）等，都是以單代碼網絡圖為基礎的。雙碼網絡圖的邏輯表達比較清晰，必要時可以用箭頭的長度來體現時間。但是，當邏輯關系比較復雜，必須加入虛擬進程時，往往會給初學者造成一定的困難。但工廠企業應用關鍵路線法，一般應采用雙碼網絡圖。
